Flash Your DM800 - The Easy Way

Flash Your DM800 - The Easy Way


Hey peeps, after having a nightmare using DreamUp I found this information on the Dream website.

Flashing a new firmware (image) by Browser



What you need to flash

You need the image file you want to flash. Image files have the extension *.nfi. You can't flash other

images like *.img files. Don't try it - it won't work.

You need either a DHCP server, a configured bootloader or a serial cable and a terminal program

like HyperTerm.

You need a browser, and a network cable. If you connect the Dreambox directly to the PC,

you need a cross cable, if you connect trough a switch/hub/router you need a normal

(non-cross) cable.

To flash a new image, you can use the second stage loader. It must be present and not broken.



The following steps assume you have a DHCP server. If you don't have one, you have to setup

an IP address in the bootloader's serial setup.
- Power down the Dreambox, either using "shutdown" and by removing the power connector.

Standby is not enough!


- (1.) Press and hold the power button. Replug the power connector into the Dreambox.

- (3.) A text "*** STOP ***" should appear. Now you can release the button.

The bootloader entered the "waiting" mode.

- (4.) Above the "*** STOP ***" text, there should appear an IP-address

(four decimal values with a dot in between). If there appears the string "dhcp" instead,

the box still searches for a DHCP server. Wait a bit. If it doesn't change, something doesn't

work with the DHCP server. Check wether network cable is plugged in etc. If it just doesn't

work, set an IP using the serial terminal)






•- Now, open a browser on your PC.

(1.) enter in the address line "http://ip/" (where ip must be replaced with the value in the LCD).

- (2.) on the bottom of the page, there's a link called "firmware upgrade". Click it.




•- On the next page, you can select the flash image you want to flash. be sure that it has the ".nfi" extension.

You can't flash other images (like .img)!

- Click on "FLASH!" and wait. It might take some time to upload and flash the image.

- Switch the box off again, and on again. The new image should be flashed and working.


Hey peeps, after having a nightmare using DreamUp I found this information on the Dream website.


Flashing a new firmware (image) by Browser

What you need to flash

You need the image file you want to flash. Image files have the extension *.nfi. You can't flash other

images like *.img files. Don't try it - it won't work.

You need either a DHCP server, a configured bootloader or a serial cable and a terminal program

like HyperTerm.

You need a browser, and a network cable. If you connect the Dreambox directly to the PC,

you need a cross cable, if you connect trough a switch/hub/router you need a normal

(non-cross) cable.

To flash a new image, you can use the second stage loader. It must be present and not broken.



The following steps assume you have a DHCP server. If you don't have one, you have to setup

an IP address in the bootloader's serial setup.


- Power down the Dreambox, either using "shutdown" and by removing the power connector.



Standby is not enough!


- (1.) Press and hold the power button. Replug the power connector into the Dreambox.

- (3.) A text "*** STOP ***" should appear. Now you can release the button.

The bootloader entered the "waiting" mode.

- (4.) Above the "*** STOP ***" text, there should appear an IP-address

(four decimal values with a dot in between). If there appears the string "dhcp" instead,

the box still searches for a DHCP server. Wait a bit. If it doesn't change, something doesn't

work with the DHCP server. Check wether network cable is plugged in etc. If it just doesn't

work, set an IP using the serial terminal)


•- Now, open a browser on your PC.

(1.) enter in the address line "http://ip/" (where ip must be replaced with the value in the LCD).

- (2.) on the bottom of the page, there's a link called "firmware upgrade". Click it.


•- On the next page, you can select the flash image you want to flash. be sure that it has the ".nfi" extension.

You can't flash other images (like .img)!

- Click on "FLASH!" and wait. It might take some time to upload and flash the image.

- Switch the box off again, and on again. The new image should be flashed and working.

Ini sumbangan sy, saudara blh guna link bwh utk belajar cara2 mrnggunakan dcc (dreambox control center)




Dreambox Control Center Setup (DCC)



1. Unrar DCC to a folder and start the program with the DCC.exe



2. First thing to do is select your Language.and enter your Dreambox password.



http://i30.photobucket.com/albums/c3...SelectLang.jpg





3. Now we need to select your Network configuration, most of you will have a router so this need to be selected.





http://i30.photobucket.com/albums/c3...lectRotuer.jpg





4. At this point if you know your Dreambox and Router IP's enter them manually if not press the search button below the router and then the search button on the popup.



http://i30.photobucket.com/albums/c3...rchrouter2.jpg







5. When DCC has finished searching your router will normally be the lowest ip in a range so highlight it and press accept.



http://i30.photobucket.com/albums/c3...oundrouter.jpg





6. You can now repeat this to find the Dreambox IP or use the following method.



Menu-Setup-Expert Setup-Communication Setup.



You'll see your IP at the top of the page make a note of this and enter this IP in DCC under the Dreambox ICON.



Also untick the DHCP box so your Dreambox IP will never change and remain static.



7. After you have inserted the IP's click the reconnect button under the PC icon. If you have done this correctly all lines to the router and dreambox should now be green.





http://i30.photobucket.com/albums/c3...6/finished.jpg





DCC is now configured.





How To: Use Dreambox Control Center (DCC)



Excellent Guide for noobies, on how to use DCC.



PDF Guide:

http://dreambox.hemertje.com/index.p...ter?format=pdf



Pdf ini mengandungi cara2 flash, backup, recording dll.





Untuk maklumat lanjut layari

http://dreambox.hemertje.com/index.p...control-center

satellites.xml Generator

File ni sangat berguna untuk buat tuner configuration. Kalau takde tak boleh configure tuner.




Transfer menggunakan DCC atau FTP client ke folder /etc/tuxbox dan overwrite jika perlu.



Laman sesawangnya ---> http://satellites-xml.eu/



Setting sebelum download seperti di bawah:

Ada lg soalan ttg dreambox yg blm terjawab




1)Cara bermain format movie .avi,.mkv,.vob dan etc dr Pc menggunakan dreambox (setahu sy yg ni kena gunakan VLC player di dreambox dan pc).



2)Cara buat recording favourite movie guna dreambox.....





Terima kasih......





1. Memang kena guna VLC Plugin. Boleh install melalui TSpanel. Bila dah install VLC plugin pada DM, Boleh configure :-



Server Address: Masukkan IP PC 192.168.x.x

HTTP Port: 08080 (Default)

Movie Directory: / (this will list all drives on your pc. you can of course be more specific).

DVD Device: didn't worry about

Transcode MPEG/DVD Video: YES

Video Codec: MPEG2

Video Bitrate: 2000 is default, play around with it untill ur happy with the resolution.

Video Resolution: Same deal, adjust untill you like the result

Everything else can stay default.



Pastikan juga pada PC/Notebook telah diinstall dengan latest version VLC Player. Pilih full installation.



Buka VLC pada PC,



View -> Add interface -> Web interface. Jangan cloce VLC pada PC



Seterusnya buka VLC player pada DM, Tekan OK, browse file yang tuan2 nak stream.



Saya menggunakan DM800 stream ke PC pakai cable memang cantik. Kalau pakai wifi kurang sikit.

Salam semua,


saya nak tanya, image apa yang tuan-tuan guna untuk dm800hd? sekarang saya guna ramiMaher v.12.5.6, sebelum ni open pli gjstroom.. saya punya sim2.01 dan ssl82..

lagi satu soalan, ada apa-apa kelebihan jika upgrade ke ssl84? (macamana nak upgrade saya tak habis study lagi, kalau tuan-tuan ada kaedahnya, amat saya alu-alukan)

terima kasih



Tuan boleh guna sebarang image untuk Dreambox tuan. Image secara asasnya adalah Operating System. Yang membezakan antara image adalah bundled plugins, drivers dan juga skin.



Yang penting sebelum flash image, pastikan image compatible dengan box. Boleh dikatakan 95% Dreambox yang ada di pasaran Malaysia adalah jenis clone menggunakan Sim 2.01.



Jadi tuan perlu pilih image 2.01 clone untuk flash. Jika tersalah flash image, box akan jadi brick, bermakna box tuan tak boleh diguna selagi belum di flashkan dengan image yang compatible. Biasanya jika salah flash image, box akan bgo error 'No CA found"



Image dengan SSL atau BL terbaru adalah dengan versi 84b. SSL 84b dipadatkan dengan latest driver untuk Dreambox.



Cara nak flash image menggunakan network dan internet browser



1. Pastikan Dreambox berada dalam keadaan OFF. Standby tak boleh. Switch off power ke Dreambox.

2. Tekan dan hold power button di Dreambox dan dalam masa yang sama power ON Dreambox.

3. Hold power button di Dreambox sehingga keluar **STOP** dan IP address di OLED display.

4. Masukkan IP address yang keluar di Dreambox ke browser.

5. Pilih image yang ingin digunakan dan flashkan ke Dreambox.

6. Reboot Dreambox

7. Menggunakan DCC 2.96 atau FTP client, transfer file seperti di bawah

CCcam.cfg --> /etc

satellites.xml --> /etc/tuxbox

Overwrite jika perlu.

8. Reboot Dreambox

9. Configure tuner

10. Manual scan semua satelit yang di configure dalam tuner

11. Start Emu cccam

12. Jika semua berjalan dengan lancar tuan dah boleh menonton siaran.

IPTV menggunakan nStreamPlayer

IPTV menggunakan nStreamPlayer




--------------------------------------------------------------------------------



Download plugin



Kawan kasi nStreamPlayer 0.1



Dalam archive tu ada 2 files.



1. enigma2-plugin-extensions-nstreamplayer_0.1_mipsel.ipk

2. nstream.xml



IPTV menggunakan nStreamPlayer




--------------------------------------------------------------------------------



Download plugin



Kawan kasi nStreamPlayer 0.1



Dalam archive tu ada 2 files.



1. enigma2-plugin-extensions-nstreamplayer_0.1_mipsel.ipk

2. nstream.xml



Langkah-langkah untuk install plugin

Transfer file "enigma2-plugin-extensions-nstreamplayer_0.1_mipsel.ipk" dengan menggunakan DCC atau FTP client ke /tmp folder Dreambox

Dengan menggunakan TSpanel

Menggunakan TSpanel, browse tmp folder untuk install nStreamPlayer package. Rujuk gambar di bawah.

Plugins penting untuk Dreambox




--------------------------------------------------------------------------------



Plugins yang kawan rasa sangat penting.



1. Subtitle player by DD

-- Kalau tengok movie siam atau vietnam, subtitle berlingkar-lingkar. Guna plugin ni untuk download subtitle dari internet dan subtitle akan keluar macam biasa. Kalau ada subtitle bahasa Melayu ok la. Kalau takde guna subtitle Bahasa Inggeris pun ok. Nak bahasa Perancis pun ada.



2. Change spinner

-- Untuk tukar gambar gear kat atas belah kiri masa Dreambox tengah loading. Boleh tukar macam-macam gambor.



3. TSpanel v4.8

-- Ada sesetangah image dah bundled dengan TSpanel. Bagi image yang takde TSpanel ada baiknya download dan install. Terlalu banyak features yang boleh kita control dan manipulate. Kawan lebih suka TSpanel berbanding Blue Panel.



4. My TubePlayer

-- Play Youtube menggunakan Dreambox



5. Picture Player

-- Boleh tengok gambor dari external drives.



6. Permanent Clock

-- Taruk jam kat screen TV.

Tools Wajib Pengguna Dreambox




1. DCC 2.96 (software)

-- Untuk cek IP dreambox.

-- Untuk jadikan sebagai FTP client. Nak transfer, delete dan edit file.

-- Untuk telnet

-- Untuk backup dreambox

DOWNLOAD DCC2.96



2. DreamUp (software)

-- Ada banyak jenis/version. Kawan serasi dengan ver 1.3.3.4. Walaupun dah ada version baru tapi macam tak best.

-- Penting untuk flash box yang dah jadi brick. Biasanya error "No CA found" akibat tersalah flash image atau pun BL corrupted.

DOWNLOAD DreamUp 1.3.3.4



3. Null modem cable (hardware)

-- Penting sama macam DreamUp. Mesti digunakan bersama DreamUp

-- Kalau nak flash box ikut network tak boleh, masa ni null modem cable memainkan peranan yang sangat penting. Kalau takde boleh meroyan jadinya.



4. Dreambox Edit 5.0.0.3 (software)

-- Penting untuk edit, backup dan restore bouqueta

-- Menggunakan apps ni kita boleh cek semua data berkaitan dengan satu-satu channel seperti, TP frequency, kedudukan satelit, polarity, SID, PID, NID, symbol rate dan lain-lain.

-- Juga boleh kita setkan picon untuk satu-satu channel.

DOWNLOAD Dreambox Edit 5.0.0.3



5. Signal meter (software)

-- Sangat penting semasa operasi memburu. Takkan nak turun naik dari atas atap semata-mata nak tengok signal kat skrin tv. Bawak laptop, tablet atau smart phone je. Kan senang.

DOWNLOAD Signal Meter



6. Dreambox Logo Generator dan Enigma2Tool (software)

-- Untuk tukar bootlogo, loading logo, wait logo, shutdown logo

DOWNLOAD Logo Generator

DOWNLOAD Enigma2Tool



7. DM8xx Screen Grabber (software)

-- Untuk screen shot apa yang tertera di TV.

DOWNLOAD DM8xx Screen Grabber

boleh ke cari gold

Kena BOM blog ini

jahat betul mereka yg tak bertanggungjawab menghack blog ini ...rasanya takde apa sgt ..napalah takboleh nak kongsi  ilmu dgn member member ke ...buka ada apapon....kecelakaa mereka yg mengahalang untukmenyebarkan ilmu Allah

Komunikasi Satelit.

Satelit adalah merupakan suatu penerima dan pemancar tanpa wayar (wireless) yang diletakkan pada orbitnya di sekitar bumi. Ada ratusan satelit yang telah dan sedang beroperasi. Satelit banyak digunakan untuk siaran televisyen, penelitian cuaca, komunikasi awam dan radio amatur, komunikasi internet,penentu arah kedudukan (GPS), pencarian sumber daya alam dan keperluan ketenteraan.
Kaedah satelit digunakan apabila jarak penghantaran adalah jauh dan terdapat banyak halangan. Data atau isyarat yang dibawa melalui satelit berbentuk gelombang mikro untuk mewakili suara, data, dan video. Satelit adalah satu peranti elektronik yang mempunyai sehingga 100 transponder (radio kecil dan khusus) yang menerima, menguatkan dan menghantar semula isyarat. Satelit bertindak sebagai stesen perambat (relay) diantara satu stesen bumi dengan stesen bumi yang lain. Frekuensi isyarat yang dipaut naik (uplink) ke satelit berbeza dengan frekuensi isyarat yang dipaut turun (downlink) ke stesen bumi. Jenis satelit dikelaskan menurut kedudukan satelit dari paras bumi dan juga frekuensi isyarat untuk paut naik dan paut turun.

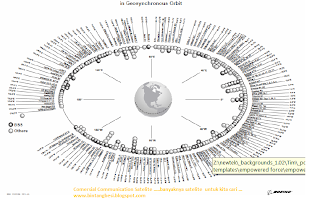

Satelit Orbit Bumi Geosegerak (Geosynchrounos Earth Orbit - GEO)
Satelit yang berada di orbit geosegerak mengekalkan kedudukan satelit mengikut kedudukan bumi. Satelit yang ditempatkan tempat di atas khatulistiwa dan selalunya berada di paras 36000 km dari bumi. Satelit ini mengelilingi bumi setiap 24 jam dan kelihatannya tidak bergerak di langit. Contoh satelit ini ialah satelit yang digunakan oleh Astro. Biasanya satelit tersebut digunakan untuk satelit komunikasi dan siaran televisyen. Satu satelit GEO dapat “melihat” 40% permukaan bumi, jadi dengan tiga satelit GEO dengan interval yang sama (120 darjah) dapat mencakup seluruh permukaan bumi. GEO satelit dapat diakses dengan menggunakan antena parabola yang berada di permukaan bumi.

Satelit Orbit Bumi Pertengahan (Medium Earth Orbit - MEO)
Satelit berada diorbit pertengahan, iaitu kira-kira 10,000 – 15,000 km dari bumi. Satelit ini nampak bergerak di langit. Pengguna perlu berpindah dari satu satelit ke satelit MEO yang lain untuk tujuan pengekalan komunikasi.
Satelit Orbit Bumi Rendah (Low Earth Orbit - LEO)
Satelit berada diorbit rendah, iaitu kira-kira sehingga 3,000 km dari bumi. Kebanyakkan berada hanya beratus kilometer dari bumi. Satelit ini nampak bergerak di langit. Pengguna perlu berpindah dari satu satelit ke satelit LEO yang lain untuk tujuan pengekalan komunikasi. Satelit ini bergerak lebih cepat dari bumi, sehingga memerlukankan waktu antara 90 minit sampai beberapa jam untuk mengakses satelit ini. Kebanyakan satelit LEO digunakan untuk penggunaan telefon satelit.
Satelit Orbit Tinggi Bujur Panjang (Highly Elliptical Orbit - HEO)
Diletakkan pada 500 km hingga 50 ribu km dari permukaan bumi. Tempoh putaran orbitnya adalah 24 jam. Contohnya International Space Station (ISS). Satelit mengitari bumi dengan mengikut orbit bujur panjang, kecepatannya akan bertambah bila berada di orbit rendah (perigee), dan berkurang bila berada di orbit tinggi (apogee), beberapa satelit digunakan untuk operator radio amatur dengan menggunakan antena yang selalu disesuaikan dengan kedudukan satelit tersebut di angkasa.
Komunikasi internet satelit adalah komunikasi internet tanpa kabel yang menggunakan satelit GEO sebagai media penyaluran data untuk internet. Komunikasi internet melalui satelit ini biasanya digunakan di lokasi-lokasi tertentu yang tidak terjangkau oleh kabel, samada kabel analog/digital ataupun kabel optik. Terdapat 2 jenis sistem yang biasa digunakan:
1.Komunikasi Internet Satelit Searah (Satu Arah).
Komunikasi internet satelit searah adalah dengan menggunakan satelit sebagai media penerima komunikasi internet (downlink) dan menggunakan media lainnya seperti talian telefon (dial-up) untuk mengirim data seperti permintaan untuk membuka halaman web selanjutnya. Kebanyakan dari trafik internet yang digunakan oleh pengguna internet adalah memuat-turun (download) atau mengambil data-data berkapasiti besar, seperti teks, gambar, video streaming dan banyak lagi, sehingga memerlukan kapasiti downlink yang besar, sedangkan untuk pengiriman data atau uplink hanya terdiri dari teks berkapasiti kecil, mudah dan dapat dikirim melalui kabel telefon yang cukup lambat sekalipun. Kabel telefon ini biasanya dapat digunakan untuk menyalurkan data internet sebesar 28,8 kbps sehingga 57.6 kbps (tergantung modem pengguna). Data yang dihantar masuk ke pengguna umumnya adalah data besar yang memerlukankan internet kecepatan tinggi. Dalam hal tersebut, untuk mengurangi pembelian alat-alat ‘upstream’ melalui satelit yang cukup mahal, maka beberapa ISP mengadakan muat-turun (downlink) komunikasi internet searah, hanya arah pautan bawah (downlink) sahaja.
Keuntungan satelit searah jika dibandingkan dengan penggunaan internet melalui kabel adalah kawasan litupan yang lebih luas. Kerugian internet satelit searah adalah ‘delay’ yang lebih panjang (500 ms untuk uplink dan downlink). Meskipun ‘delay’ ini dikatakan kurang bererti kerana terjadi bukan disebabkan kepadatan trafik, namun tetap memberikan kesan untuk lokasi yang memang lambat dan terlalu panjang jumlah ‘hop’nya.
Catatan : delay dan jumlah hop tidak menggambarkan kecepatan sebenar.
- memmerlukan sambungan peralatan tambahan untuk ‘upstream traffic’, memerlukan kos tambahan.
- tarif dikenakan berdasarkan besarnya jumlah ‘Data Transfer’.

2.Komunikasi Internet Satelit Dua Arah.
Pada dasarnya, satelit adalah untuk menerima dan memancarkan gelombang elektromagnetik. Melalui gelombang inilah data internet dipancarkan. Untuk menggunakan satelit dua arah ini diperlukan stesen bumi (earth station) dan antena parabola yang digunakan untuk memancarkan dan menerima data internet. Untuk mendapatkan komunikasi dengan sistem ini memerlukan alat-alat yang sangat mahal.
Very Small Aperture Terminal (VSAT) adalah terminal pemancar dan penerima komunikasi internet satelit dua arah yang tersebar di banyak lokasi dan terhubung ke ‘central hub’ melalui satelit dengan menggunakan antena parabola berdiameter hingga 4 meter. Satelit berfungsi sebagai penghantar signal untuk dikirimkan ke lokasi lainnya di atas bumi. Sebenarnya piring parabola VSAT tersebut menghadap ke sebuah satelit GEO yang merupakan satelit yang selalu berada di tempat yang sama seiring dengan perputaran bumi.
Kebaikan VSAT
- Pemasangannya cepat.
- Jangkauan terjauh dapat mencapai setengah permukaan bumi.
Kekurangan VSAT
- Penyambungan mudah gangguan terutama kesan cuaca (terhadap molekul air).
- Memerlukan kawasan yang luas terutama untuk piring parabola.Secara umum, sistem ini bekerja pada frekuensi KU Band dan C Band. Ku Band digunakan di Eropah. Amerika Utara menggunakan antena VSAT ukuran kecil. C Band banyak digunakan di Asia, Afrika dan Amerika Latin dan memerlukan antena yang lebih besar.
Frekuensi dan Band untuk satelit.
Dalam sistem komunikasi satelit terdapat jaluran (Band) untuk frekuensi tertentu yang telah ditetapkan.

L Band 1 to 2 GHz
S Band 2 to 4 GHz
C Band 4 to 8 GHz
X Band 8 to 12 GHz
Ku Band 12 to 18 GHz
K Band 18 to 26.5 GHz
Ka Band 26.5 to 40 GHz
Q Band 30 to 50 GHz
U Band 40 to 60 GHz
V Band 50 to 75 GHz
E Band 60 to 90 GHz
W Band 75 to 110 GHz
F Band 90 to 140 GHz
D Band 110 to 170 GHz
Sistem satelit adalah mahal tetapi kos efektif untuk menghantar data yang banyak.Keluasan liputan satelit di bumi disebut kesan tapak kaki (footprint). Kedudukan antara satelit perlu mengikut peraturan tertentu untuk mengelak dari gangguan isyarat antara satu sama lain. Terdapat dua jaluran yang kebiasaannya digunakan untuk penghantaran dan penerimaan signal dalam komunikasi satelit iaitu Ku Band dan C Band (termasuk Extended C Band).
Ku band adalah sebahagian dari spektrum elektromagnetik dengan jarak frekuensi dalam gelombang mikro mencapai 11.7GHz hingga 12.7 GHz (downlink) dan 14Ghz hingga 14.5 GHz (uplink). Ku band atau Kurtz-Under band banyak digunakan pada satelit komunikasi khususnya untuk penerbitan dan penyiaran televisyen berbayar. Ku band juga digunakan untuk penghantaran dan penerimaan signal telefon dan layanan komunikasi perniagaan.
Sistem Ku Band memiliki kuasa pancaran yang lebih besar untuk mencegah bercampur-aduk dengan sistem gelombang mikro bumi dibandingkan sistem C Band. Dengan sistem ini kuasa pengiriman signal berhubungkait dengan ukuran piring parabola. Jadi semakin besar kuasa pancarannyanya maka ukuran piring yang diperlukankan untuk menangkap signal tersebut akan semakin kecil.
Sistem Ku Band menawarkan fleksibiliti yang lebih besar. Selain itu, Ku band juga lebih tahan gangguan dibandingkan dengan Ka Band. Sistem Ku Band juga lebih murah dari segi harga kerana hanya memakai satu piring antena yang kecil. Sistem Ku Band amat mudah diganggu terutama terhadap cuaca seperti ketika hujan lebat. Hujan yang lebat dapat mengganggu proses penerimaan dan pengiriman signal bagi satelit yang memakai sistem Ku Band.

C Band adalah sebahagian dari spektrum elektromagnetik dengan jarak frekuensi dalam gelombang mikro mencapai 4GHz hingga 8GHz.
Kelebihan C Band
Untuk komunikasi satelit, frekuensi gelombang mikro dari C Band lebih baik jika dibandingkan dengan frekuensi gelombang mikro Ku Band dalam keadaan cuaca buruk. Cuaca buruk tersebut berhubungkait dengan wap air di udara.
Kelemahan C Band
Pancaran signal C Band memiliki kelemahan dalam menghindari sistem gangguan gelombang terutama gelombang mikro di permukaan bumi (terrestrial). Dibandingkan dengan Ku Band yang memiliki kemampuan untuk meningkatkan ‘downlink’ dan bersifat fleksibel. Kelemahan lain dari C Band adalah dalam segi kos. Kos untuk sistem C Band lebih mahal daripada Ku Band.

Kelebihan sistem satelit ialah keluasan muka bumi yang dapat diliputinya, bermuatan tinggi dan kos yang rendah untuk setiap pengguna. Antara kekurangan satelit adalah:
(a) Isyarat bertambah lemah/hingar untuk jarak yang jauh, keadaan cuaca dan aktiviti solar yang berlebihan;
(b) Berguna untuk tempoh masa 7-10 tahun kerana ia akan lari dari orbit sebenar selepas itu;
(c) Data yang dipancar boleh didengar oleh sesiapa kecuali data disulitkan;
(d) Pancaran satelit boleh diganggu oleh orang lain;
(e) Kos yang tinggi untuk pemasangan dan pelancaran;
(f) Memerlukan parabola dan penyahkod;
(g) Terdapat kelengahan dalam penerimaan isyarat (dapat dirasa dalam perbualan telefon)

Keindahan Di Langit

soalan-soalan ini, dan bagaimana Allah menjadikan alam ini


http://www.scribd.com/doc/12589849/keindahan-di-langit

Boleh Baca Buku Tentang Keindahan Ciptaan Allah ,,, dalam meneropong  Bintang Besi

untuk rujukan

http://www.youtube.com/watch?v=vjauImRQh6c&t=58shttp://www.youtube.com/watch?v=vjauImRQh6c&t=58s

Menembak Bintang Besi

Boleh Stream Dreambox Melalui Iphone

Kebetulan pakai iPhone ..dapatlah buat ujian ini ....alhamdulillah menjadi ....

DREAMBOX DM800se - STREAMING TEST AUF iOS, ANDROID und WINDOWS

flash the dreambox dm800 hd se

Intelsat

adakah traspobder INTELSAT mampu di LOCK ?

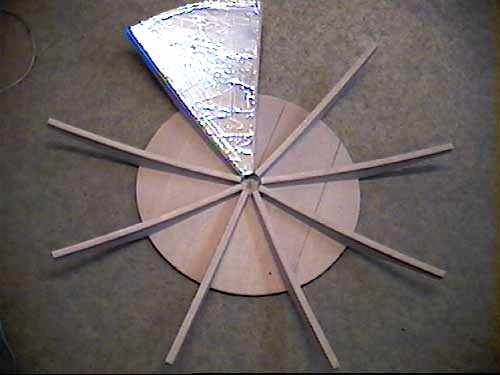

Antena Satelit buatan sendiri

Dish Calculation

Tahap 1 adalah penentuan diameter reflektor yang benar. Ber dasarkan situasi dan kebutuhan saya, diameter 1600 mm adalah sangat memungkinkan, meskipun ini hanyalah ketentuan umum meskipun tidak selalu harus begitu. Saya akan selalu mengacu ke diameter tersebut dalam laporan ini.

Yang penting kedua adalah pengukuran relasi antara jarak fokus dengan diameter (relasi f/D, disebut juga f/D). Nilai ini harus ditentukan terlebih dahulu agar dapat melakukan perhitungan. Saya memilih f/D 0,7. Dalam bab 4 buku Paul Wade dinyatakan
rentang nilai f/D antara 0.25 hingga 0.65, dan pelacakan di inter net didapatkan bahwa IRTE menggunakan 0,35 manakala fitur antena offset pada nilai 0,65 dan 0,7. Antena yang ditampilkan di forum Vetr un mempunyai f/D 0,7.

Penentuan relasi f/D merupakan aspek utama. Jika nilai f/D meningkat pada level tertentu, konsekuensinya penyangga feed untuk memegang LNB harus lebih panjang. Dengan nilai f/D = 1 dan diameter pir ingan 1600 mm, maka jarak fokus akan menjadi cukup panjang yang memerlukan konstruksi yang rumit dan kokoh. Jika nilai f/D berkurang, maka jarak fokus juga berkurang: dengan nilai f/D – misalnya – 0,5 jar ak fokusnya hanya 80 cm dari reflektor.

Juga harus dikemukan bahwa pengaturan LNB secara longitudinal adalah paling bagus jika titik fokus reflektor bertepatan dengan bukaan feed. Geometris feedhorn tentu saja juga mempengaruhi pemilihan relasi f/D yang optimum dan bergantung pada posisi
titik fokus feedhorn harus dirancang secara berbeda lihat di bawah ini untuk lebih rinci.
Sekarang pertanyaan fundamental telah dijawab dan diameter favorit telah ditetapkan,
selengkapnya dalam format Word sebagai berikut ..

untuk selanjutnya cari di bahan bacaan sebelah ..file doc ..

Scala Ring Yang Besar

Scala ring or feed horne yg besar bisa menambah 10 % SQ dan juga bagus untuk TI (teresterial Interference)

mengunaka ADL FEED HORNE untuk Dish yg 14.2FT

1. ADL FEED HORNE stock

2. ADL dan lnb (In my backyard)

3. 2.7 solid dish diatas Luxury Apartment 8 - 12 Station st Hombus, Sydney (Crown Developer) Supply and

prinsip kerja scalar ring itu adalah "Resonansi" ,
setiap gelombang yang tidak tepat di fokus LNB akan "ditangkap" oleh scalar ring sehingga gelombang tersebut akan memperkuat sinyal yang masuk di Wave Guide LNB;

Buat Sendiri DISH

Kalau dah minat sendiri buat pon boleh tapi ukuran mesti tepat antara jarak LNB dan ujung lekukan ....dan ukuran dish perlu ikut formula yang tepat ..agar titik fokus mampu terkumpul di LNB ...

Antena Parabola LNB

Antena parabola adalah sebuah antena berdaya jangkauan tinggi yang digunakan untuk komunikasi radio, televisi , data dan juga untuk radio location (RADAR), pada bagian UHF and SHF dari spektrum gelombang elektromagnetik. Panjang gelombang energi (radio) elektromagnetik yang relatif pendek pada frekuensi-frekuensi ini menyebabkan ukuran yang digunakan untuk antena parabola masih dalam ukuran yang masuk akal dalam rangka tingginya kemampuan kerja, respons yang diinginkan baik untuk menerima atau pun memancarkan gelombang . Antena parabola berbentuk seperti kuali atau kawah . Antena parabola dapat digunakan untuk mengahnatar berbagai data, seperti gelombang telepon, gelombang radio dan gelombang televisi, serta bermacam data lain yang dapat ditransmisikan melalui gelombang. Fungsi antena parabola yang umum diketahui oleh masyarakat di kita adalah sebagai alat untuk menerima siaran televisi satelit.

Bentuk antena yang seperti piring memantulkan sinyal ke titik fokus piringan tersebut. Di titik fokus tersebut ditempatkan sebuah alat yang disebut feedhorn. Alat ini menjadi titik pusat untuk pemandu gelombang yang mengumpulkan gelombang di atau dekat di titik fokus dan mengubahnya menjadi low-noise block down converter (LNB). LNB mengubah sinyal dari gelombang elektromagnetik atau gelombang radio menjadi sinyal listrik dan menggubah halangan dari C-band atau Ku-band menjadi L-band. Antena parabola untuk penyiaran langsung menggunakan LNFB, yang mengintegrasikan feedhorn dengan LNB.
Theoretical gain dari sebuah antena parabola meningkat seiring dengan meningkatnya frekuensi. Gain yang sebenarnya bergantung dari banyak faktor,

diantaranya
permukaan parabola,
akurasi bentuk,
kesesuaian feedhorn.

Nilai umum bagi konsumen yang memiliki antena parabola 60cm 11.75 GHz adalah 37.50 dB.

Dengan menggunakan frekuensi lebih rendah seperti C-band, pembuat antena parabola memiliki pilihan lebih luas untuk bahan pembuatannya. Ukuran antena parabola besar yang diperlukan adalah untuk frekuensi lebih rendah yang mendorong antena parabola untuk dikonstruksi dari kepingan logam dan kerangka logam.

Pada frekuensi lebih tinggi desain tipe kepingan lebih kecil meskipun beberapa desain menggunakan piringan padat.
Miskonsepsi yang umum terjadi adalah LNBF, alat di depan piring (dish ), menerima sinyal langsung dari atmosfera. Sebagai contoh, perkiraan mundur BBC News menunjukkan “arus data merah” diterima langsung oleh LNBF daripada diterima oleh piringannya lebih dulu. Seharusnya bentuk parabola akan mengumpulkan gelombang ke wilayah yang lebih kecil dan mengirimkannya ke LNBF.

DISH modern yang ditujukan untuk digunakan pada televisyen rumah umumnya berdiameter
43-80 cm. Antena parabola tersebut tidak bisa dipindah-pindahkan/fixed position. Ini berlaku untuk antena parabola untuk menerima gelombang Ku-band. Sehubungan dengan adanya layanan direct broadcast satellite, antena-antena parabola untuk keperluan rumah biasanya memiliki parabola C-Band yang memiliki motor. Diameter parabola ini sebesar 3 meter. Tujuan adanya motor adalah untuk menerima saluran-saluran dari satelit penyiaran yang berbeda. dish yang terlampau kecil untuk antena parabola masih memiliki gangguan, seperti gangguan sinyal akibat hujan dan gangguan dari satelit-satelit lain.

Untuk memasang receiver di rumah, sebuah kabel digunakan untuk menghubungkan receiver dengan LNB. Receiver tersebut menggunakan daya berbeda (14/18V) untuk memilih polarisasi dan pilot tones (22kHz) untuk menginstruksikan kepada LNB agar memilih satu dari dua gelombang frekuensi yang ada. Untuk instalasi yang lebih besar, setiap gelombang dan polarisasi diberikan kabel masing-masing. Maka, akan ada empat kabel dari LNB ke switching . Switching memungkinkan peyambungan dari beberapa receiver berbeda dalam sebuah topologi bintang (star topology) yang menggunakan metode signalisasi signalling yang sama dalam sebuah instalasi receiver

Multisatelit

Multisatelit adalah dish yang dapat menampung sebanyak 16 buah posisi satelit (Ku-band). Beberapa desain memungkinkan beberapa penerimaan sekaligus dari beberapa posisi satelit berbeda tanpa harus mengubah posisi piringan. POLA/LNB vertikal bekerja sebagai sebuah reflektor Cassegrain off-axis concave parabolic concave hyperbolic. POLA/LNB horizontal bekerja sebagai concave convex Cassegrain. Titik dari piringan utama bergerak ke piringan sekunder, yang memperbaiki astigmatisme melalui bentuk bengkok/curvature yang bervariasi. Celah yang berbentuk elips yang dimiliki piringan primer didesain untuk menyesuaikan diri dengan iluminasi yang diperkecil oleh horn antena parabola. Karena tumpahan ganda/double spill-over, maka penggunaan piringan besar akan lebih masuk akal.

VSAT

VSAT adalah tipe antena parabola yang paling populer. VSAT adalah singkatan dari very small aperture terminal. Antena parabola jenis VSAT menyediakan komunikasi internet satelit dua arah dan jaringan pribadi untuk berbagai organisasi. Ketika ini, sebagian besar VSAT beroperasi di gelombang Ku-band. Hal itu terjadi karena gelombang C-band terbatas hanya untuk beberapa wilayah di dunia. Ada pergerakan yang dilakukan mulai tahun 2005 untuk mendorong adanya satelit Ka-band yang beroperasi di frekuensi lebih tinggi. Jenis satelit tersebut menawarkan kerja yang lebih baik dengan kos yang lebih rendah. Ukuran antena-antena tersebut bervariasi, dimulai dari antena yang berdiameter 74 hingga 120cm. Untuk kebanyakan aplikasi, antena parabola VSAT dengan C-band sebesar 4 meter.
Jenis Antena

Ada beberapa jenis antena parabola lain yang digunakan, di antaranya:

Antena parabola individual, yaitu antena parabola yang hanya digunakan untuk satu tempat tinggal. Contohnya Direct to Home (DTH).

Antena parabola kolektif, yaitu antena parabola yang penggunaannya dibagi ke beberapa tempat tinggal. Contohnya satellite master antenna television (SMAT) dan communal antenna broadcast distribution (CABD).

Automatic-tracking satellite dish (ATSD).
Antena parabola jenis ini adalah antena yang dapat digunakan ketika ditempatkan di sebuah kendaraan yang bergerak, seperti mobil.

Ketika kendaraan bergerak, antena parabola akan bergerak mencari gelombang yang dibutuhkan. Proses ini dinamakan automatic tracking. Antena parabola yang menggunakan automatic tracking menggunakan giroskop, sensor GPS, data identifikasi tersendiri untuk satelit, serta dekoder DVB untuk membantu identifikasi satelit yang sedang diarahkan.
BUD atau big ugly dish adalah antena parabola gelombang C-band. Antena parabola ini adalah antena parabola TVRO yang digunakan untuk menerima sinyal satelit televisi dari satelit tipe FCC dalam gelombang mikro C-band. Diameter big ugly dish sekitar 3.5 meter.

SudutAzimuth

SudutAzimuth

Sudut Azimut diistilahkan sebagai pengarahan secara mendatar bagi antena (0º-360º). Biasanya ia diukur mengikut arah jam dari kutub utara 00 ,dimana kutub utara dijadikan sebagai rujukan.

Contoh

Rajah 8.5 menunjukan kedudukan stesen bumi dan cara mengesan
kedudukan stesen tersebut.

Penyelesaian

Berpandukan kepada sudut azimut h pada longitud, stesen bumi berkedudukan 77 0 kebarat (77 0W ) pada garis khatulistiwa. Manakala, sudut dongakan pada latitud, 39 0 ke utara (39 0 N) dari khatulistiwa.

SudutDongak(Elevation Angle)

SudutDongak(Elevation Angle)


Sudut dongak bagi satelit adalah sudut yang wujud diantara garisan tangen dari antena stesen bumi ke permukaan bumi, dan diantara stesen bumi ke transponder. Ia merupakan sudut putaran menegak bagi antena yang bersudut antara 0º hingga 90º ,


Sudut dongak juga merupakan darjah pengarahan antena diantara stesen bumi dan satelit. Sekiranya sudut dongak tersebut adalah terlalu kecil, maka sinaran gelombang yang dipancarkan melalui stesen bumi akan mengalami kemerosotan isyarat, gangguan hinggar, jarak pancaran yang jauh serta kehilangan tenaga yang tinggi. Ini disebabkan oleh perggerakan gelombang pancaran yang terpaksa menembusi lapisan atmosfera yang tebal dari stesen bumi ke transponder.

Footprint

.Footprint


Penggunaan satelit dapat menghubungkan lebih banyak pengguna pada sesuatu masa. Ini memudahkan perhubungan diantara dua hala (dupleks).Untuk mewujudkan perhubungan sebegini, satelit angkasa mestilah mampumempunyai keluasan liputan yang luas di mukabumi. Liputan ini dikenali sebagai ‘footprint’.


Footprint yang dimaksudkan adalah paten radiasi atau kawasan liputan bagi sesebuah satelit. Oleh yang demikian, semua stesen bumi diletakkan dibawah kawasan liputan satelit angkasa. Saiz ‘footprint’ dipengaruhi oleh reka bentuk antena dan kuasa penghantaran. Pancaran antena satelit akan membentuk kawasan liputan yang tertentu,

Jalur-Jalur Frekuensi Dalam Komunikasi Satelit


Kebanyakan komunikasi satelit beroperasi didalam spektrum frekuensi gelombang mikro.Spektrum gelombang mikro ini dibahagi kan kepada beberapa jalur frekuensi.Untuk memahami secara terperinci tentang jalur frekuensi, mari kita lihat Jadua dibawah :


Jalur C merupakan jalur frekuensi yang digunakan secara meluas dalam sistem komunikasi satelit. Frekuensi up-link adalah dalam julat 5.925-6.425 GHz manakala frekuensi down-link berada dalam julat 3.7 - 4.2 GHz. Tetapi untuk tujuan perbincangan selalunya frekuensi up-link dirujuk sebagai 6 GHz dan frekuensi down-link dirujuk sebagai 4 GHz.

Walaupun kebanyakan komunikasi satelit menggunakan jalur C, perkembangan teknologi sekarang menyebabkan sistem komuniaksi satelit menggunakan frekuensi yang lebih tinggi. Dalamt ahun 1989 sistem satelit telah beralih arah ke jalur Ku. Frekuensi up-link berada dalam julat 14-14.5 GHz dan frekuensi down-link berada dalam julat 11.7 -12.2 GHz. Selalunya, semasa membincangkan jalur Ku bagi komuniakasi satelit, ianya dirujukkan sebagai 14 / 12 GHz.

Pada masa kini, hampir kebanyakan sistem komunikasi satelit berkendali dalam julat Ku. Ini adalah disebabkan oleh jular-C telah menjadi terlalu padat.

Dua lagi jalur yang mendapat perhatian adalah jalur X dan jalur L . Pihak tentera menggunakan jalur X bagi komunikasi satelit dan radar, manakala jalur L digunakan dalam bidang marin, komunikasi angkasalepas dan juga radar.

Kaedah Pensaluran (Channelization)

Kaedah Pensaluran (Channelization)


Kita mengetahui bahawa frekuensi Jalur-C mempunyai julat 500 MHz, dimana 5925-6425 MHz diperuntuk kan untuk up-link manakala 3700-4200 MHz digunakan untuk down-link. Julat 500 MHz ini mampu menampung pelbagai isyarat dalam proses penghantaran dan penerimaan. Kita boleh anggapkan bahawa julat ini mampu merangkumi spektrum radio VLF hingga VHF, sedangkan kita hanya memerlukan salah satu jalur radio tersebut untuk mendapat siaran.

Oleh kerana julat 500 MHz agak besar maka ia dibahagikan kepada 12 saluran penghantar dimana setiap saluran berukuran 36 MHz lebar. Disamping itu, julat 4 MHz digunakan sebagai jalur pemisah (Guard Band) Tujuan penggunaan jalur pemisah adalah untuk mengurangkan gangguan saluran bersebelahan (adjacent channel), keadaan ini jelas dapat dilihat dalam Rajah diabawah :

Transponder

Transponder


Kombinasi penghantar-penerima pada satelit dikenali sebagai transponder. Fungsi asas transponder adalah sebagai penguat dan penterjemah atau penukar frekuensi.

Penukaran frekuensi perlu dilakukan kerana transponder tidak boleh menghantar dan menerima isyarat pada frekuensi yang sama. Dengan penukaran frekuensi ini, gangguan antara penghantar dan penerima tidak akan berlaku. Isyarat asal yang dipancar oleh stesen bumi dikenali sebagai up-link dan isyarat yang dipancarkan balik dikenali sebagai down-link.

Transponder mengandungi lebar jalur yang besar supaya ia dapat menerima dan memancar lebih dari satu isyarat. Walaupun transponder mempunyai lebar jalur yang luas,ia hanya digunakan dengan satu isyarat up-link dan down-link untuk meminimumkan perantaramuka dan meningkatkan kebolehan berkomunikasi. Untuk lebih ekonomi,sesebuah satelit itU mestilah boleh menyediakan beberapa saluran.


Kombinasi penghantar-penerima pada satelit dikenali sebagai transponder. Fungsi asas transponder adalah sebagai penguat dan penterjemah atau penukar frekuensi.

Penukaran frekuensi perlu dilakukan kerana transponder tidak boleh menghantar dan menerima isyarat pada frekuensi yang sama. Dengan penukaran frekuensi ini, gangguan antara penghantar dan penerima tidak akan berlaku. Isyarat asal yang dipancar oleh stesen bumi dikenali sebagai up-link dan isyarat yang dipancarkan balik dikenali sebagai down-link.

Transponder mengandungi lebar jalur yang besar supaya ia dapat menerima dan memancar lebih dari satu isyarat. Walaupun transponder mempunyai lebar jalur yang luas, ia hanya digunakan dengan satu isyarat up-link dan down-link untuk meminimumkan perantaramuka dan meningkatkan kebolehan berkomunikasi. Untuk lebih ekonomi, sesebuah satelit itu mestilah boleh menyediakan beberapa saluran.

SATELITE BUMI

a)Pengantaramuka
–
Sebagai antaramuka yang menyambungkan komponen antara stesen bumi dengan rangkaian “terrestrial” (daratan).
b)Pemprosesan Jalur Laluan
–
Memproses isyarat base band dan hantar isyarat ke pemodulat dan menerima isyarat dari penyah modulat.
–
Mengabungkan semua saluran telefon lalu menghasilkan isyarat berformat multipleks.

c)Pemodulat
Isyarat multipleks dimodulat dengan gelombang pembawa untuk menghasilkan frekuensi IF (Intermediate Frequency), biasanya 70MHz.

d)Penukar Tinggi (Upconverter)

Isyarat modulat diubah (up-converted) untuk menghasilkan frekuensi pembawa gelombang mikro yang diperlukan,(6 GHz atau 14 GHz).

e)HPA, High Power Amplifier


Selepasmelaluipenukartinggi,isyaratpembawaakandicampurdanisyaratjalur-lebar(wideband)laluakandikuatkan.

Isyarat kuasa jalur-lebar diganding kepada antena melalui pendupleks, dimana antena yang berfungsi sebagai penghantaran dan penerimaan.

f)Sistem Suap


Menerangkan pemantul utama

Memisahkan jalur penghantar dan penerima.

Memisah atau mencampur polarisasi dalam sistem dual pengkutuban (polarized).

Memberi isyarat ralat bagi sebahagian dari sistem pengesan satelit.

g)LNA ,Low Noise Amplifier

Dalam cawangan penerima, isyarat wide band yang diterima akan digunakan oleh LNA dan dihantar kepada pembahagi ( diveder network) untuk memisahkan isyarat pembawa mikro yang tertentu.

h)Penukar-Rendah (Down-convertor)

Menukar isyarat pembawa gelombang mikro kepada jalur IF dan hantar ke blok multipleks.

i)Penyah modulat

Isyarat multipleks dinyah modulat untuk isyarat yang diperlukan oleh rangkaian bumi.
j)Sistem Pengesan

Pengesan penting untuk mengerakkan satelit. Ia mengesan serta mengerakkan antena kearah isyarat terima.

Memberi isyarat kepada pengerak motor.

k)Pemacu Motor

Mengerakkan antena secara mendatar dan menegak mengikut azimuth dan elevation yang diberi oleh sistem pengesan (tracking system).

Prinsip Komunikasi Satelite

Untuk tujuan komunikasi, satelit ditakrifkan sebagai stesen komunikasi angkasa yang berada pada orbit tertentu diatas permukaan bumi yang berkeupayaan untuk menerima isyaat, menukarkan nilai frekuensi kepada nilai yang berbeza, menguatkan dan seterusnya memancarkan semula isyarat gelombang radio tersebut antara stesen-stesen di bumi.


Stesen pemancar di bumi akan menghantar isyarat ke satelit di angkasa pada frekuensi up-link. Penerima di satelit akan menerima isyarat tersebut, menguatkan dan menukarkannya kepada frekuensi down-link sebelum dipancarkan semula ke stesen penerima di bumi. Kebiasannya frekuensi down-link adalah lebih rendah daripada frekuesi up-link.

Bagi sistem 4/6 GHz dan 12 / 14 GHz, 4 GHz dan 12 GHz adalah frekuensi-frekuensi down-link manakala 6 GHz dan 14 GHz pula adalah frekuensi-frekuensi up-link. Rajah di bawah menunjukkan konsep asas bagi komunikasisatelit.

SATELITE ANGKASA

Secara lazimnya, sistem komunikasi satelit terdiri dari dua bahagian utama iaitu: satelit angkasa dan stesenbumi.

Satelit angkasa bertindak sebagai pengulang radio atau stesen pengulang. Manakala, dua atau lebih stesen bumi boleh berhubung antara satu sama lain melalui satelit. Satelit komunikasi beroperasi dengan kuasa yang dibekalkan oleh sejumlah bateri yang telah dicaskan, yang diperolehi daripada panel-panel solar.

SUB-SISTEM KOUNIKASI

Ia terdiri daripada beberapa buah transponder yang
menerima isyarat daripada bumi. Sub-sistem komunikasi
terdiri daripada:
i.
Penerima – menerima isyarat asal (Up-link). Isyarat yang biasa diterima adalah isyarat suara, video atau data komputer.

ii.
Penukar frekuensi–menukar frekuensi yang diterima kepada frekuensi yang tertentu dengan mencampurkan isyarat yang diterima tadi dengan isyarat yang dihasilkan oleh silator tempatan.

iii.
Pemancar-isyarat yang ditukar tadi, dipancarkan semula ke stesen bumi.

Biasanya bagi Jalur -C isyarat up-link ialah 6 GHz dan isyarat down-link pula 4 GHz. Tujuan pertukaran frekuensi dibahagian penukar frekuensi adalah untuk mengelakkkan daripada frekuensi yang dipancar sama dengan frekuensi yang dterima, yang mana boleh menyebabkan gangguan.

Telemeteri, Pengesan dan Kawalan Sub-sistem

Bahagian ini membolehkan stesen di bumi mengawasi dan
mengawal peralatan dalaman yang terdapat didalam
satelit.

i.
Telemeteri–digunakan untuk menghantar laporan semasa, berkenaan satelit dari ruang angkasa ke stesenbumi.
ii.
Pengesan dan Kawalan Sub-sistem–membolehkan stesen dibumi mengawal peralatan dan kendalian dari bumi. Pengawalan ini dilakukan dengan menggunakan kod-kod tertentu. Ia dikawal dengan menggunakan Atur cara Kawalan Induk (Master Control Program) melalui komputer.

Aplikasi Sub-sistem


Terdiri daripada beberapa komponen yang istimewa, membolehkan sesebuah satelit itu menjalankan tugas-tugas tertentu. Contohnya satelit komunikasi terdiri dari transponder yang digunakan untuk perhubungan. Untuk meninjau keadaan suhu dan cuaca ia akan menggunakan sensor infra-merah.

Mari Kita Ketahui Dunia Satelite

Sistem komunikasi satelit merupakan satu bentuk komunikasi yang sangat penting dan canggih kepada semua penduduk bumi.Perkembangan sistem komunikasi ini dapat dilihat hari ini dengan terdapat banyak antena-antena atau parabola yang dipasangkan pada rumah-rumah kediaman untuk tujuan penerimaan isyarat televisyen satelit.

Disamping berkebolehan membawabanya ksaluran telefon dan saluran televisyen, sistem komunikas isatelit juga menawarkan beberapa ciri penting yang tidak terdapat pada sistem-sistem komukikasi yang lain. Antaranya ialah pertambahan keluasan kawasan yang liputan. Oleh kerana sistem komunikasi satelit dapat merangkumi kawasan yang sangat luas, maka ia boleh membentuk satu rangkaian bintang yang menyambungkan ramai pengguna secara serentak walaupun dipisahkan secara geografi.

Oleh kerana kos pada peringkat permulaan adalah sangat tinggi ,maka sistem ini lebih ekonomi jika digunakan untuk jangka masa yang lama. Secara keseluruhannya ,sistemkomunikasi satelit adalah lebih fleksible berbanding sistem-sistem komunikasi yang lain.

Satelit adalah satu objek fizikal yang bergerak mengelilingi bumi. Satelit terjadi samada secara semulajadi atau secara buatan manusia. Contohnya,bumi dan planet lain adalah satelit yang mengelilingi matahari. Manakala bulan pula adalah satelit kepada bumi.Satelit buatan manusia yang dilancarkan ke angkasa lepas mempunyai banyak kegunaan ,dan yang paling penting adalah untuk tujuan komunikasi.

Kebolehan satelit mengelilingi bumi pada orbitnya adalah kerana daya pecutan bagi satelit yang seimbang dengan daya tarikan graviti bumi. Lebih dekat kedudukan suatu satelit dengan permukaan bumi, maka daya tarikan graviti bumi adalah lebih kuat untuk menariknya kebumi. Olehitu, suatu satelit perlu mempunyai kelajuan yang tinggi untuk mengekalkan kedudukan diorbit.

Secara praktikal, orbit yang paling rendah ialah 100 batu dari permukaan bumi. Pada ketinggian ini, kelajuan satelit adalah pada anggaran 17,500 batu sejam untuk membolehkan ia kekal pada orbit. Dengan kelajuan ini, satelit akan mengelilingi bumi dalam masa 1½jam.

Bagitu juan komunikasi, kebiasaanya satelit perlu berada pada orbit yang lebih tinggi iatu pada kedudukan 22,282 batu. Pada ketinggian ini, satelit perlu bergerak pada kelajuan 6800 batu sejam untuk kekal pada orbit dania
akan berputar mengelilingi bumi dalam masa 24 jam iaitu sama dengan masa putaran bumi.

Disamping keseimbangan antara daya pecutan satelit dan daya tarikan graviti bumi, satelit juga perlu dipastikan berada pada kedudukannya yang betul dari masa kesemasa.Ini adalah disebabkan oleh pelbagai faktor, antaranya adalah daya tarikan dari matahari dan bulan. Begitu juga dengan daya tarikan graviti bumi yang tidak sama pada semua permukaan. Oleh yang demikian, satelit perlu dilaraskan pada masa-masa yang tertentu.
Kebanyakan satelit mempunyai roket kecil yang dipanggil ‘thrusterjet’ yang digunakan untuk memberi daya tolakan samada untuk meningkatkan kelajuan atau pun sebaliknya bagi mengimbangi masalah hanyut. Semua arahan untuk mengaktifkan mekanisma ini dilakukan dari pusat kawalan bumi. Proses ini dikenali sebagai ‘stationkeeping’.

Selain daripada mengatasi masalah hanyut, satelit juga perlu dilaraskan pada kedudukan yang tertentu supaya dapat memaksimakan keupayaannya. Pelarasan ini dikenali sebagai ‘altitude control’ dan ia perlu dikawal supaya antena boleh dihalakan kebumi pada kedudukan yang betul. Ini adalah juga untuk memastikan panel solar diarahkan kepada matahari supaya kuasa maksima dapat dihasilkan serta distorkan dari masa ke semasa.

Jenis Band Yang Digunakan Oleh Satelite

Antena Parabola

Bentuk dan Jenis Antena

Bentuk dan Jenis Antena.

Alat yang digunakan untuk menambahkan daya pancar dari sinyal analog. Dan akan menyebarkan daya pancaran melalui suatu medium udara. Antena mengubah gelombang elektrik menjadi gelombang elektromagnetik. Kekuatan antena untuk menerima atau menghantar gelombang dikenali sebagai gain/penguatan antena.Sedangkan untuk mengukur penguatan antena adalah dBi.


Jenis Antena Terbagi Menjadi 2 Bagian Yaitu:
- Antena Directional (Antena Pengarah)
Jenis antena ini digunakan pada sisi client dan mempunyai gain yang sangat tinggi yang diarahkan ke Access Point. Atau istilah yang kita ketahui jenis antena ini disebut antena narrow bandwidth, yaitu punya sudut pemancaran yang kecil dengan daya lebih terarah, jaraknya jauh dan tidak bisa menjangkau area yang luas, antena directional mengirim dan menerima sinyal radio hanya pada satu arah, umumnya pada fokus yang sangat sempit, dan biasanya digunakan untuk koneksi point to point, atau multiple point, macam antena direktional seperti antena grid, dish “parabolic”, yagi, dan antena sectoral.

Contoh yang biasa digunakan dari jenis antena ini yaitu :
A. Yagi
Digunakan untuk jarak pendek karena penguatannya rendah. Dan mempunyai penguatan antara 7 - 19 dBi

B. Antena Grid
Antena ini merupakan salah satu antena wifi yang populer. Sudut pola pancaran antena ini lebih fokus pada titik tertentu sesuai pemasangannya.

C. Parabolic (Parabola).
Digunakan untuk jarak menengah/sedang dan mempunyai penguatan antara18 - 28 dBi

Pola radiasi dari antena Parabolik

Kelebihan antenna parabola:
- Dapat digunakan untuk menerima 3 satellite sekaligus tanpa harus menggerakkan antenna.
- Dapat menampilkan gambar dari semua TV dari satelit yang ditangkap dalam sekejap.
- Kondisi tetap sehingga tidak susah mennetukan posisi.
- Signal quality dapat maksimum

Kekurangan antenna parabola
- Tidak dapat digunakan menangkap satelit lebih dari 5 burung besi
- Mampumeletakkan lebih banyak LNBF
- Channel yang diterima lebih sedikit

D. Sectoral
Mempunyai penguatan antara 10 - 19 dBi dan tingginya penguatan dikompensasi dengan pola radiasi yang sempit dari 45 - 1800

E. Wajan Bolic
Jenis antenna ini sering digunakan di sisi client pada jaringan RT/RW-ne

- Antena Omni directional
Biasanya antena jenis ini digunakan pada Access Point(AP). Antena jenis ini mempunyai pola radiasi 360 derajat. Antena ini mempunyai sudut pancaran yang besar (wide beamwidth) yaitu 3600. Dengan kekutan lebih meluas, jarak yang lebih pendek, tetapi dapat merangkummi area yang luas Omni antena tidak ditentukan pemakaian-nya, karena sifatnya yang terlalu luas sehingga ada kemungkinan mengumpulkan sinyal lain yang akan menyebabkan interferensi atau ganguan lain . Antena omni directional mengirim atau menerima sinyal radio dari semua arah secara sekata , biasanya digunakan untuk koneksi multiple point atau hotspot.

Sering digunakan untuk sambungan point to multi point dan mempunyai penguatan sangat rendah yaitu 3 - 10 dBi

Contoh yang biasa digunakan dari jenis antena ini yaitu :
- Antena Omnidirectional dengan Polarisasi Vertical
Macamnya:
a) Antena Koaksial dan antena Brown

Antena Omnidirectional dengan Polarisasi Horizontal
Macamnya :
a) Antena Super Turnstile

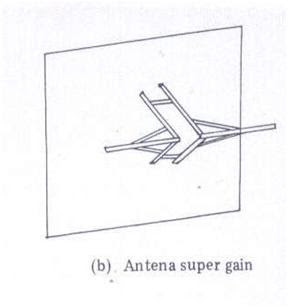

b) Antena Super Gain
